Un paso de peatones iluminado es uno de los elementos de seguridad vial de mayor impacto en las seguridad de los peatones. Para configurar este tipo de cruces iluminados DENSL ofrece la loseta luminosa STADD10®, de la gama de balizas luminosas cableadas Stadd. Esta loseta, fabricada en policarbonato de alta resistencia con capacidad de resistir pesos de hasta 40T, se encastra completamente en el pavimento de la propia carretera.

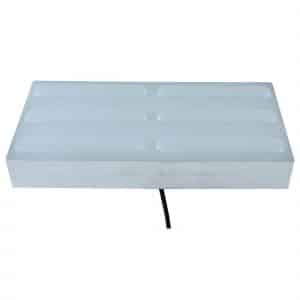

Loseta para pasos de peatones iluminado modelo Stadd10®: seguridad y visibilidad.
La gama de balizas cableadas Stadd® ofrecen una visibilidad y funcionalidades fuera de lo común. En el caso del modelo Stadd10® ha sido diseñada para su uso en un paso de peatones iluminado. ¿Cómo? Se encastran en el suelo creando una luz de LEDS verdes o rojos que pueden sincronizarse con el semáforo.
Modelo encastrado a suelo.
Entre 10.32W y 14.88W.
Sincronizable con otros elementos.
El modelo Stadd10® sirve a un propósito muy concreto: mejorar la visibilidad de cualquier paso de peatones convirtiéndolo en un paso de peatones iluminado. Esta baliza se encastra en el suelo, se conecta mediante cables a la corriente pública y se sincroniza con los semáforos o demás elementos electrónicos presentes en el paso para crear un indicador verde o rojo.
Usos y funciones de la baliza para paso de peatones iluminado Stadd10®
Como su nombre indica, la baliza Stadd10® es un elemento de balizamiento vial pensado para mejorar la visibilidad y seguridad de los pasos de peatones. En combinación con señales led, focos de 200m o demás elementos, incrementa la seguridad de aquellos pasos en que sea instalada.
Características técnicas:
- Dimensiones: 400*130*60MM.
- Material: baliza de policarbonato de alta resistencia, caja de acero galvanizado.
- Voltaje de operación: 24V DC.
- Voltaje de entrada: 100-240V DC.
- Corriente de funcionamiento: 15-30 mA.
- Vida útil: 100.000 horas.
- Certificado estanquidad: IP68.
- Intensidad lumínica: rojo ≥350cd, verde ≥600cd.
- Número de leds: 90 leds UltraBright.
- Consumo eléctrico: ≤5W.
- Certificados: RoHS, ISO9001.
Como instalar la baliza para paso de peatones iluminado Stadd10®
Este modelo de baliza es un modelo empotrado. Esto quiere decir que se debe taladrar un boquete de 480x140x50mm de profundidad a si como los canales para el cableado. Para facilitar su mantenimiento y una eventual reposición, esta baliza dispone de una caja de acero galvanizado que se encaja de manera permanente en el suelo. De esta manera, la propia baliza puede retirarse sin tener que volver a taladar.
¿Cómo instalar la baliza para paso de peatones Stadd10®?
Manual de instalación – Baliza Stadd10® modelo “Brick”.
Requisitos y consideraciones previas para instalar la baliza Stadd10.
Implementar pasos de peatones inteligentes requiere considerar diversos factores clave para garantizar su eficacia y seguridad. Estos sistemas avanzados mejoran la visibilidad y la interacción con los conductores, optimizando la seguridad vial. En DENSI te asesoramos en cada fase del proceso, asegurando una instalación adecuada según las condiciones del entorno.
Aspectos esenciales a evaluar:
- Flujo y volumen de peatones.
- Condiciones de iluminación y visibilidad.
- Integración con sistemas de tráfico existentes.
- Requerimientos de energía y conectividad.
- Resistencia y durabilidad de los materiales.
Ejemplo de instalación de losetas STADD10 por parte del personal de DENSL en el “Passeig de la Riera” de la ciutat de Arenys de Mar.
Sistemas de iluminación automática para completar baliza Stadd10®:
Descárgate ya el dosier "Pasos peatones inteligentes" desarrollado por DENSL.
DENSL lanza su nuevo dosier técnico, donde detalla el funcionamiento y las características avanzadas de sus pasos de peatones inteligentes.
- ¿Qué es un paso de paso de peatones inteligente ?
- Beneficios, aplicaciones y funcionalidades.
- Gráfico de componentes.
- Características técnicas.
- Obra civil e instalaciones.
- Y muchos aspectos más.
Especificaciones técnicas
| Materiales | |
|---|---|
| Material cuerpo | Baliza de policarbonato de alta resistencia, caja de acero galvanizado. |
| Led | 90 Leds UltraBright® de 5mm. 90 en blanco o 45 en verde y 45 en rojo para una misma baliza. |
| Colores | Disponible en blanco, rojo y verde, otros colores bajo pedido. |
| Dimensiones y peso | |
| Alto, ancho y largo | Modelos de 450*250*50mm, de 480*140*50mm y de 300*100*50mm. |
| Sobresale del pavimento | 0mm. |
| Peso | Entre 12Kg y 15kg en funció de la versión. |
| Batería y certificados | |
| Reflectancia | visible a 800 metros. |
| Voltaje de entrada | AC220V |
| Voltaje de operación | DC24V |
| Certificado IP | Resistencia IP68 al agua y polvo. Puede funcionar bajo 5cm de agua. |
| Certificado de calidad | Certificación ROhS y FCC. |
| Resistencia al peso y golpes | Certificado K10 de resistencia a los impactos, puede resistir hasta 40 toneladas de peso. |
| Anclaje | Modelo encastrado. Requiere de una regata para el cableado. Opcionalmente se puede colocar dentro de una caja de 100x7x6cm aprox. |
| Envío y packaging | |
| Unidades caja | 10 piezas por caja. |
| Dimensiones caja | 66,5x44x28cm |
| Peso por caja | Sobre los 150Kg. |
| Compra mínima | 8 unidades. |
